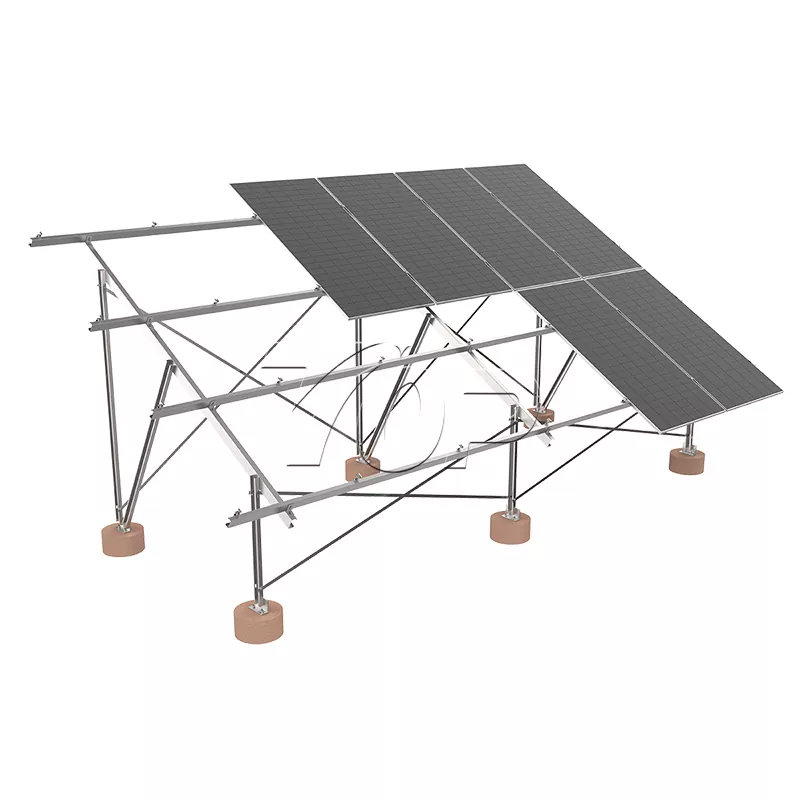

Күн панелінің жер үсті қондырғысы
Жоғары қуат пішінді күн панелінің пішінді түтікке арналған қондырғы - бұл коммерциялық және ауқымды фотоэлектрлік электр стансаларына арналған концентрлік болаттан жасалған (С-канал) құрылысын пайдаланып, күн панелінің қондырғыларының шешімі. Жоғары жүктеме, коррозияға төзімділік пен икемділікпен C арнасын қолдау жүйесімен C арнасын қолдау жүйесін әр түрлі рельефтер мен қоршаған орта жағдайларына бейімдеуге болады, әсіресе тұрақтылық пен ұзақ мерзімді беріктікке байланысты сценарийлер үшін.
Өнім маркасы:Жоғары энергия
Өнім материалдары:Көміртекті болаттар
Өнім функциясы:Күн электр станциялары коммерциялық немесе фермалық жер
Қызмет мерзімі:≥25 жыл
Үздік энергия C-тәрізді күн панельдері қондырғысы шығаратын және шығарылған қуат негізінен негізгі құрылымдық материал ретінде қолданылады. Жоғары күш-жігердің арақатынасы бар. Күн жүйесінің осы жер үсті жеткілікті жүк көтергіштігін қамтамасыз ету кезінде барлық қолдау жүйесінің салмағын азайтуға болады. Оның жеңіл кронштейндері көлікті және қондырғы кезінде ыңғайлы, сонымен қатар, іргетастың жүктемелеріне қойылатын талаптарды азайтады.
Өнімнің параметрлері
|
Фабрикант |
Жоғары энергия |
|
Өнім атауы |
Күн панелінің жер үсті қондырғысы |
|
Материал |

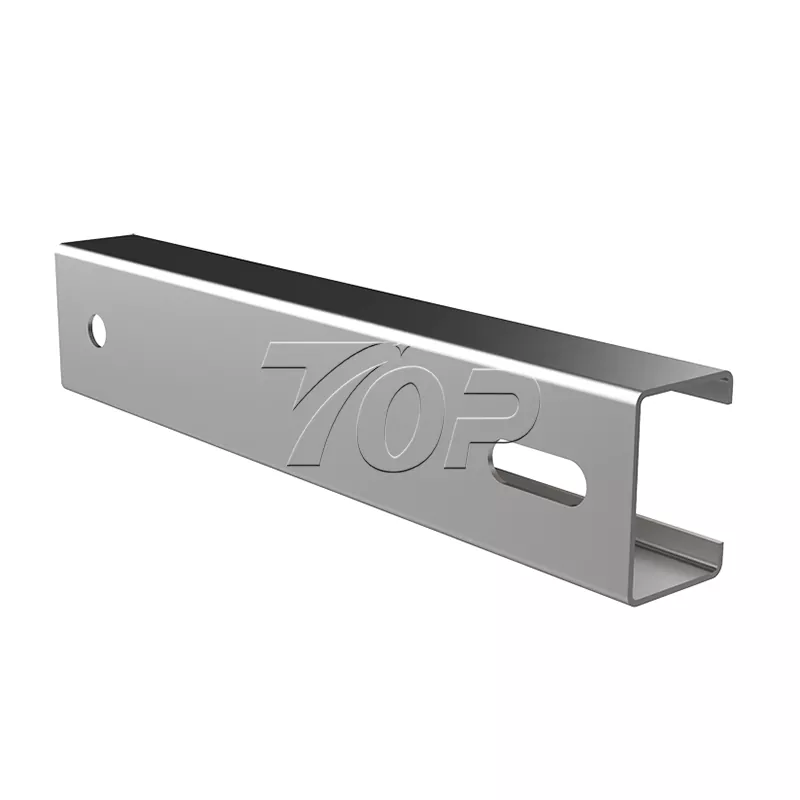

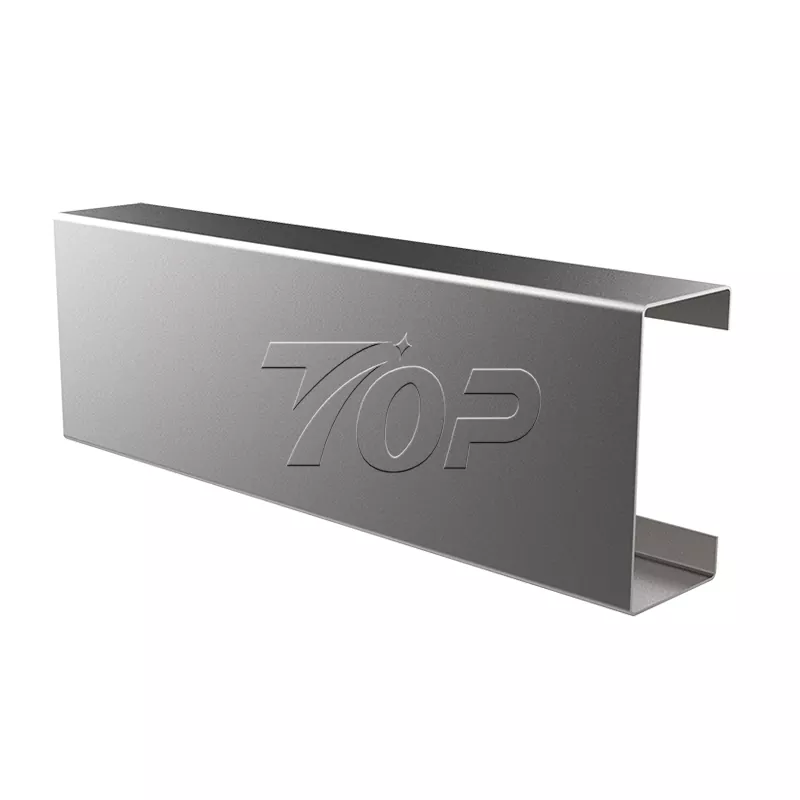

C-тәрізді болат (Ыстық гальленген болат немесе анодталған алюминий), қалыңдығы 2-4 мм |
|
Жиынтықтар |

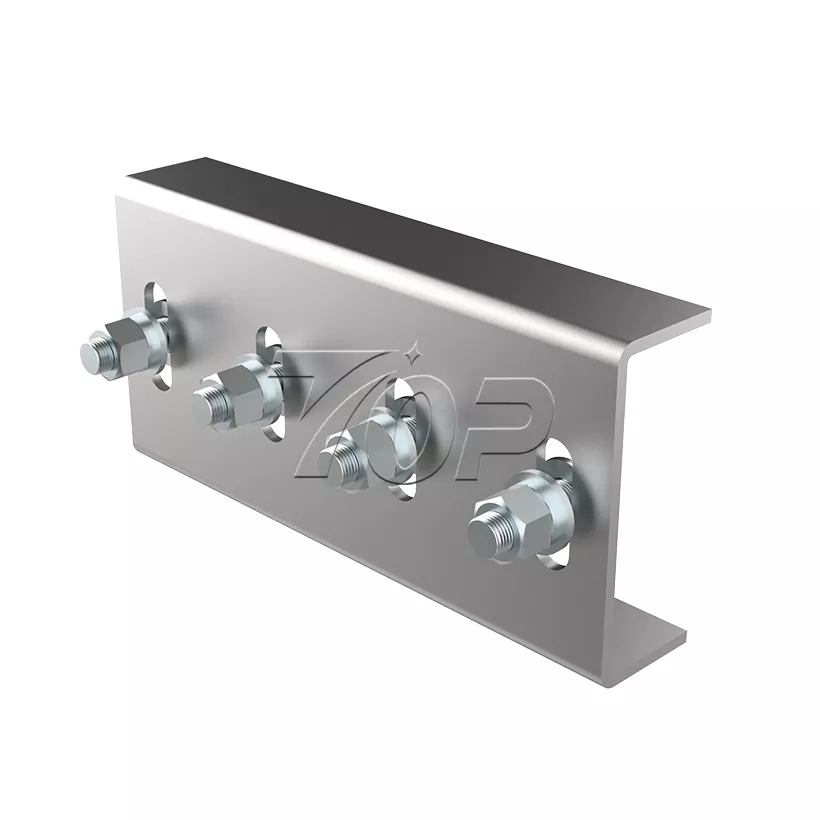

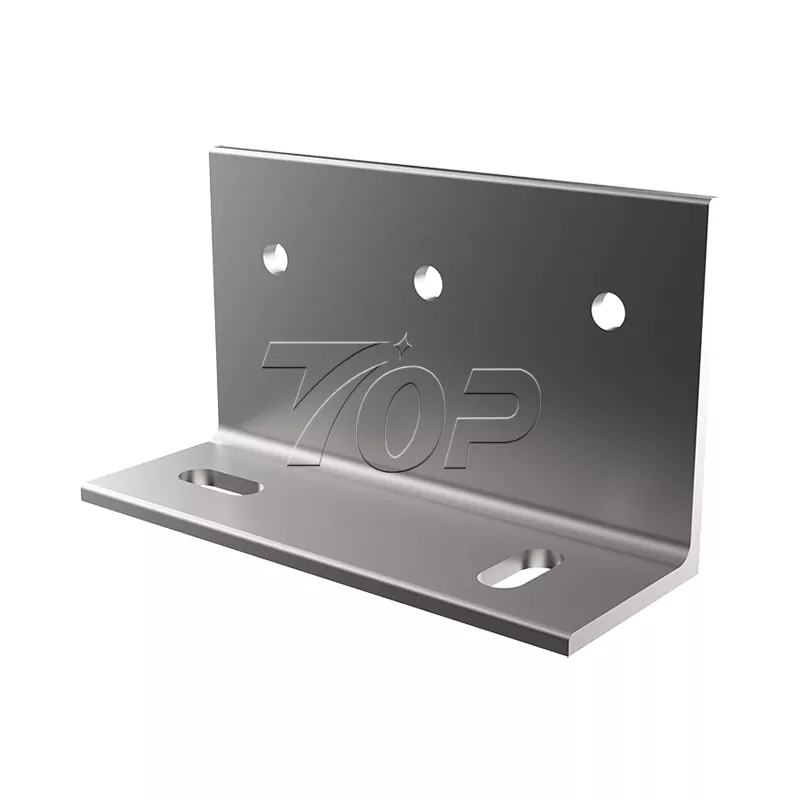

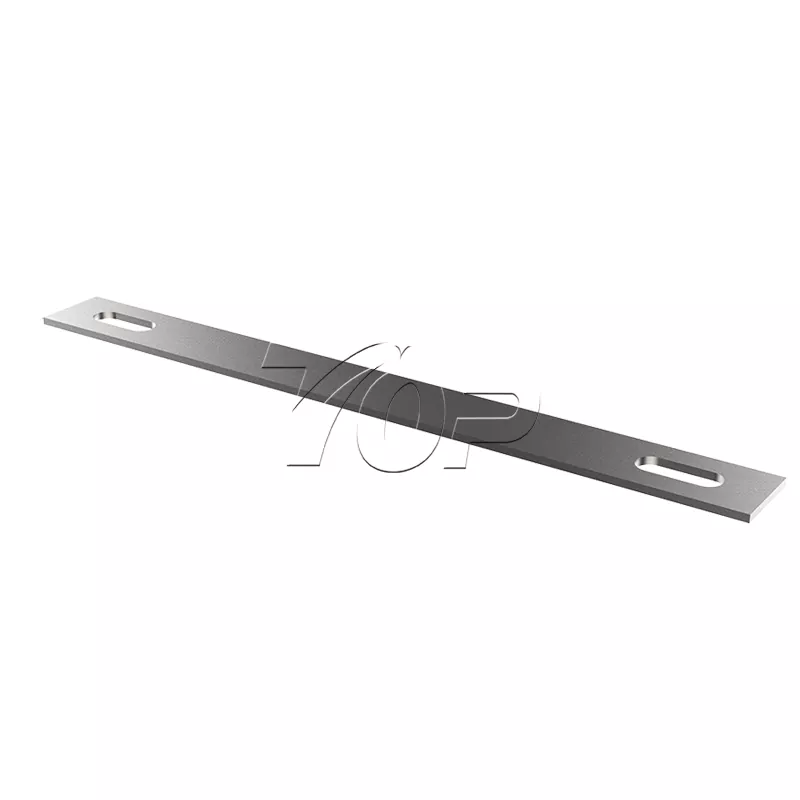

C арналардағы болат конструкциялар, рельстер, қапсырмалар, керек-жарақтар және т.б. |
|
Жүктеме сыйымдылығы |
Бір стенд жүйесі 2-4 тонна тасымалдай алады (конфигурацияға байланысты) |
|
Куәлік |
ISO 9001, AS / NZS 1170, TUV және басқа халықаралық сертификаттар. |
|
Орауыш |
Стандартты контейнерлік көлік, теңшелген қаптаманы қолдау. |
Жоғары күш материалдары: ыстық жүнизацияланған болат (HDG) немесе анодталған алюминий 25 жылдан асатын өмір сүретін өте жақсы коррозияға төзімділік пен құрылымдық күш береді.
Модульдік дизайн: Күн панелінің жер үсті қондырғысы Тартпасы тез құрастыру және реттеуді қолдайды, күн панелінің әртүрлі өлшемдерімен үйлесімді.
Желге төзімділік: Solar Rack құрылымдық дизайн және негізді бекіту арқылы оңтайландырылған жер үсті арқылы желдің жылдамдығы 60 м / с-қа дейін, желдің қатты қысымына сай келеді.
Орнатудың икемді бұрышы: Белгіленген еңкектің бұрышы (15 ° -60 °) немесе қуат өндіру тиімділігін арттыру үшін мезгілдік бұрышты реттеу.
Қоршаған ортаны қорғау және техникалық қызмет көрсету: бетон қорының қажеті жоқ, құрылыстың ластануын азайтуға, техникалық қызмет көрсетуге шығындар аз.
Орнату режимі
1 Орнатуға дайындық
Сайтты тексеру: жердің тегістігін және топырақтың түрін тексеріңіз (зәкір бұрандалар немесе бетон іргетасы ұсынылады).
Құралдар тізімі: Электр бұрғылау, кілт, деңгей, зәкір, бұрандалы бекіту машинасы (міндетті емес).
2 Орнату тәртібі
Қорды бекіту:

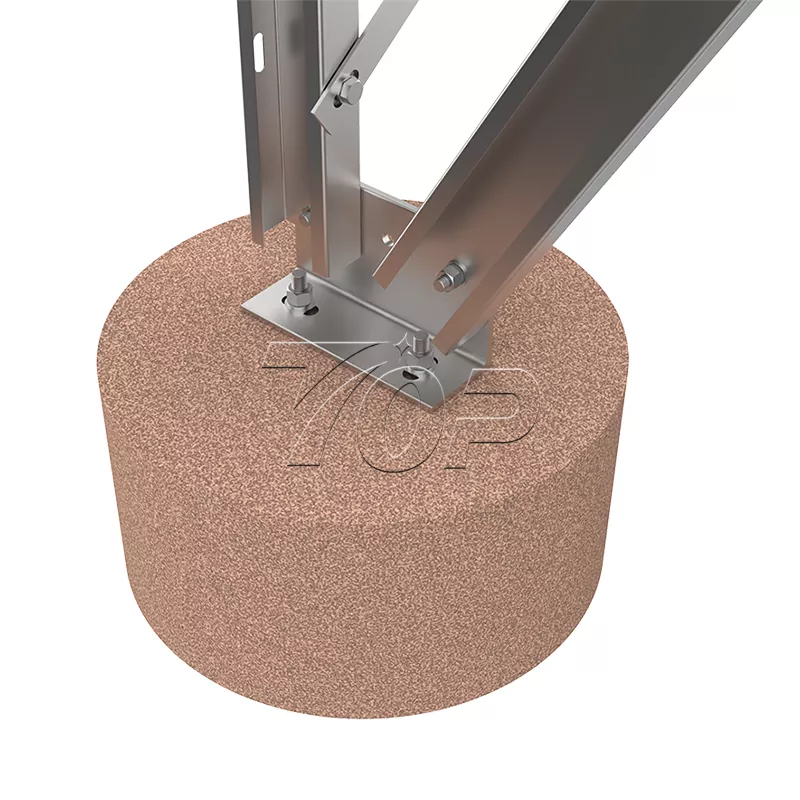

Егер бетон негіздері қолданылса: кем дегенде 80 см тереңдіктегі бетон құбырларын құйыңыз және тірек негізгі болттарын салыңыз.
Егер зәкір бұрандаларын қолдансаңыз (ұсынылған): Бұрандаларды жерге дизайн тереңдігін (әдетте 1,2-2 м) бұраңыз.
Қолдау құрастыру:

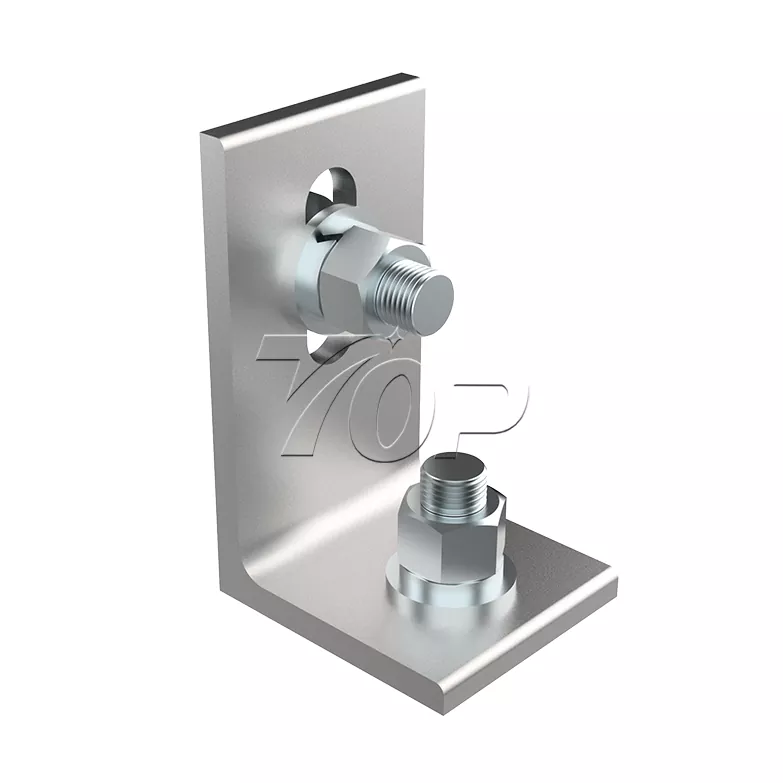

C-тәрізді болаттан жасалған бағанды негізге тік бекітіңіз және оны болттармен бекітіңіз.

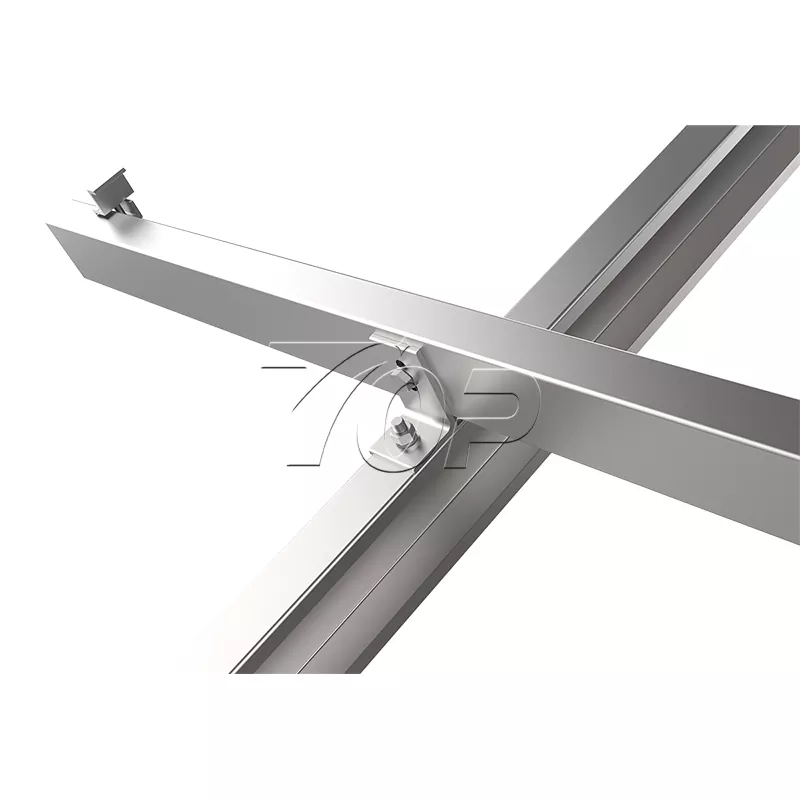

Күн панелінің жер үсті тірек құрылымының деңгейі тегіс екеніне көз жеткізу үшін көлденең тіреуіштер мен диагональды жақшаларды орнатыңыз (деңгейдің көмегімен калибрлеу).
Күн панельдерін орнатыңыз:

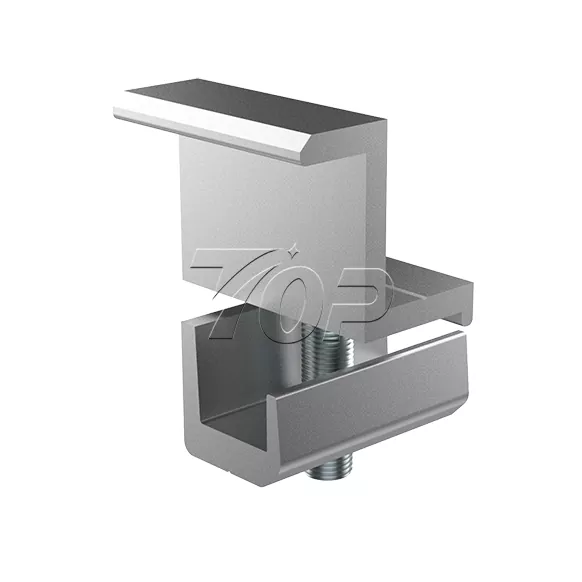

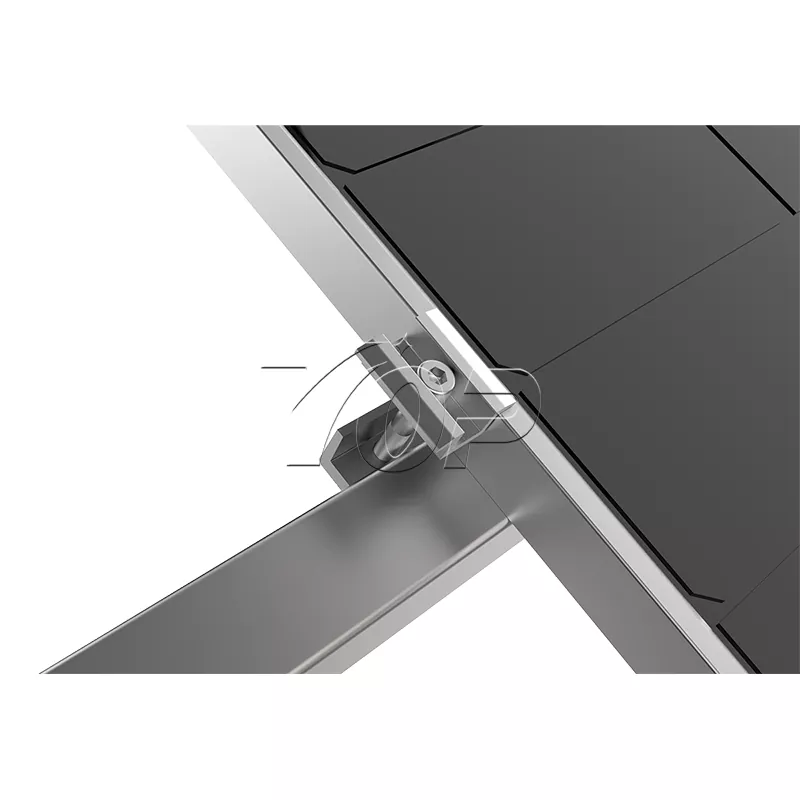

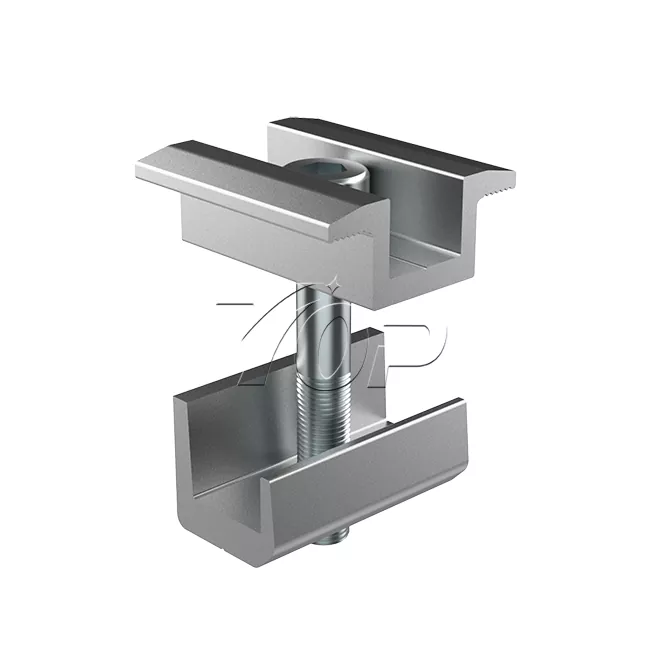

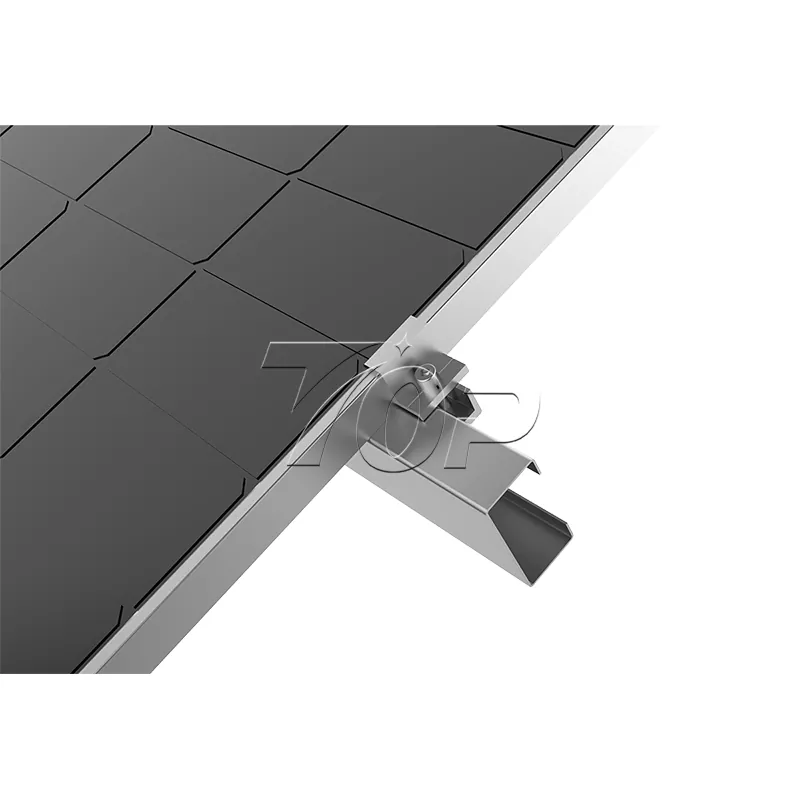

Күн жер асты панельдері сәулеге орналастырылады және біркелкі аралықпен қамтамасыз етіліп, алюминийді алюминийді қысқыштың жабындымен бекітілген (жылу ыдысы үшін qu10CM ұсынылған аралық).
Жерге қосу және тексеру:
Жер кабелін қолдау жүйесіне және сынаққа төзімділікке (≤5ω) қосыңыз.
Болт тығыздығы мен құрылымдық тұрақтылықты толық тексеру.
Өнім шоуы
Өнімді қолдану
